2013年12月12日木曜日

風車発電機のポールを作る（廃草刈機リサイクル）

ksalpip6

風車のポールは竹で作っていましたがペットボトル
風車発電機2号が良く動いてるのでアルミニューム
のポールが（草刈機のシャフトを利用する）有るので

草刈機の故障した物が数台有るのでこれをリサイクル
として利用する。
ksalpip1

まず草刈機の余計な部品を外します。

ハンドルとヘッドと遠心クラッチと軸シャフトを抜きます
ksalpip2

ksalpip3 軸シャフトを抜きました。

竹竿からアルミニュームのパイプにするのだが長
さ足りないので繋ぎます。

上のパイプの右に梅の木が刺して有る
ksalpip4

これでパイプ同士を接続する。
ksalpip5

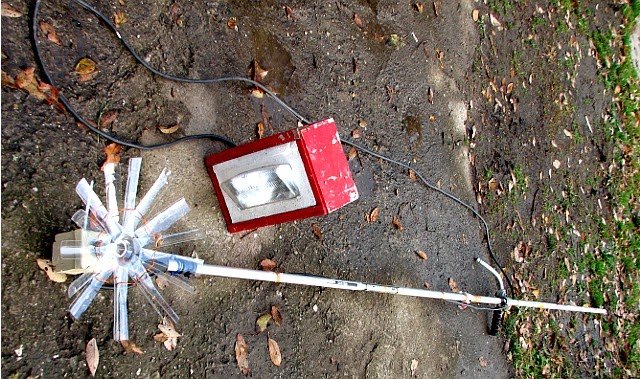

ペットボトル風車発電機２号のポールを交換終了する。
ksalpip7

夜間の風車テスト

スクウターライト改造

-------------

アナログTVブラウン管式を解体

tvbunki18

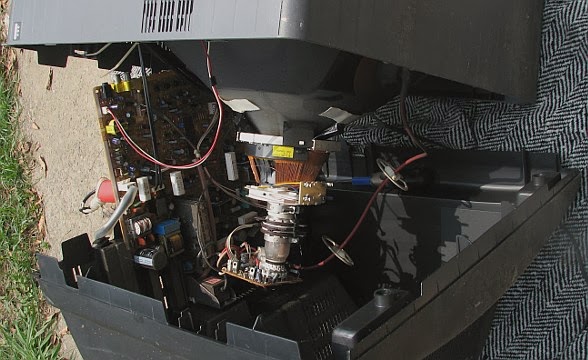

アナログ放送打ち切りにより解体した

tvbnki19

tvbnki20

tvbnki21

別に部品を取る所も無いが解体して見る
ブラウン管が利用出来ないしケースも大
きくて邪魔です。

yasaiks63
後ろのケースを土を入れて野菜の鉢とする。

ケースが空気講の穴が開いてるので野菜を
育てる鉢としてターサイとチンゲン菜の苗を
移植しました。

2014年０１月２３日に撮影ターサイが大きくなった
チンゲン菜は寒くて大きくならない....？

------------------

2013年12月7日土曜日

スポットライト球の電極の底に半田を溶かし
ライトのガラスを割りフィラメントを外して
LEDチップ（白色）とクリスマスのイルミネー
ション（青色）を１個取りスポットライトに移動
しました。
スポットライトの中のLED
---チップ３．７V３００ｍA使用---
LED（白色）チップに放熱用に銅板で電極
＋・−を作り挿入しました。
---防水カバーで見えず抵抗器の値不明---
砲弾型の防水仕様（青色）の中に抵抗器
が入っていた。

青色と白色のLEDを並列配線しましたので
ペットボトル風車発電機から昇圧回路に電
流が流れ最初は白色が点灯してファンの
回転が上がると青色も点灯して非常に明る
いです。
SPOT-LED2

昇圧回路は自作......!

（ステッピングモーター発電機の製作記事準備途中）
r-stmotr1s
発電機のステッピングモーター１２V仕様を使用。

強風が吹いてもペットポトルのファンなの
で回転がLEDも切れず動作されてます。

spot-stpmoto1

spot-stpmoto2

spot-pol
ペットボトルファン発電機の取り付けポールをアルミ
サッシ窓枠の廃材で製作　高さ３m位

ーーーー記事製作中ーーーーー

ファンの回転とLEDの点灯の様子の動画
Dspot

------------------

2013年12月4日水曜日

立体的に肉眼で見えるステレオ３Dを作る

GIMP Ver2.8 の画像ソフトと立体カメラを用意する。

この写真を加工して作る。

１　　GIMPソフトを立ち上げてステレオ写真を
　　
　　画像が横６４０縦４８０より大きい場合
　　GIMP選択タグ　画像（I)ー＞画像の拡大縮小（S)
　　　　　
　　６４０−４８０　ステレオ写真にする。
　　
　　縮小したら

２　　GIMP選択タグ　ファイルー＞なまえを付けて保存（A)

　　　retst.gif　として保存する。

３　　retst.gif　縮小されたファイルで読み込む

GIMPツールボックス　　　切り抜きボタンを押す

　

　　右目の写真をカットする
　　左目で見た写真をファイル名を付けて保存

　　
    retaｍ.gif　　　として保存

４　もう一度ステレオ写真を読み込みますが
　　　
　　左目の写真をカットして保存して
　　右目で見た写真をファイル名を付けて保存

    retah.gif　　　　として保存

５　これで左目で見た写真と右目で見た写真
　２枚の写真が独立してステレオ写真が分離
   しました。

　右目で見た写真

左目で見た写真

４　レイヤーで右目で見た写真を読み込みます
GIMPタグ　ファイルー＞レイヤーとして開く（L)

レイヤー画面と作業画面に表示しました。

　　　-----------------

　この状態でまたファイルを選択して

　レイヤーで取り込み

　左目で見た写真retaｈ.gifを読み込みます
　レイヤー画面と作業画面に前の写真と重複
　して表示しました。

　レイヤーを見ると右目と左目写真が表示
　されます。

もう少し　---------------------

GIMPタグ選択　フィルター＞アニメーションー＞GIF用最適化
