ペットボトル風力発電機１４号機を家電廃品モーターで作る

家電廃品モーターで風力発電機を作る
塗装スプレーのキャップにモーターを取
り付ける。
１４stmot

ペットボトル全部品
img_0110



ネジでモーターを固定
img_114

昇圧回路
img_0113

昇圧回路図
１tr

ーー昇圧隘路部品ーーーーーーーーー

　トランジスタ　２sc１８１５

　抵抗器　　　５６０Ω

　コイル　　　１００マイクロh　２個

ーーーーーーーーーーーーーーーーーー

昇圧回路を入れて発泡スチール
で型を作り塞ぐ　　.......！

img_0115

LEDの点灯の様子は準備中です

----------------------

ファン２７とファン２８を接続してLED（白色）を点灯する ２８

 家電の廃品のモーターで風力発電機を作り
ガーデンLEDライトを点灯する。

fan28stmt

fan28stmt1

fan28stmt2

fan28stmt3

----------------------
モーター (上)

モーターに記載さててる内容

SANKKO

905202

------------------------------
ファン２８号機

ステッピングコイル（下）
　
出力６本出てる（モーター軸を指で回して６本の
配線を組み合わせ一番出力の多いのをテスター
で計測してプラスとマイナスを決定する）

ーーーーーーー１　　ーーーーーーーーー　プラス

ーーーーーーー２

ーーーーーーー３


ーーーーーーーー４

ーーーーーーーー５　　ーーーーーーーーマイナス

ーーーーーーーー６

モーターに記載さててる内容

    DC 12V

    MAX-6M2RVD

  　28Mar85GC

---------------------------
昇圧回路部品

１００　マイクロH　　　2個　

抵抗器　　　１kΩ　　

トランジスタ　２sc３４２０


---------------------------
配線図
syousc3420

ファン２７モーターとファン２８ステッピングモーターを並列
に接続して昇圧回路の入力へプラスとマイナスに接続して
出力のLED（白色）を接続する。


　　　


LEDの点灯の様子の記事を準備中............１

-----------------------------------------

ペットボトル風車１号機は現在動作中

現在起動中の風車１号機
Dfan1

1stmp

ペットボトルで風車を作り壊れた家電製品を

分解して取って有る各種のモーターで発電機

として利用になって各所に設置してブログとし

て登録してからファンが外れたり壊れたりして

思う用に動作して無いものが出てきてます。

２０１４年１１月現在２８台を設置して研究中です

が、発電機として動作中のものが有ります。

ブログの書き込みが現在動作中または起動

中として登録していますファンが外れたり起動

してないものは停止中または撤去したものは

ブログの削除して行きます。



-----モーターで発電機を製作する--------------

配線


ステッピングモーター（秋月電子　で購入）

--仕様書-----------------

17PMーk044ーAKZ

相数　　　　２

コイル抵抗　　５.６Ω　/相　

コイルインダクタンス　/相　７.５mH

定格電流　０.９A　/相

サイズ

　高さ　４２mm　横幅　４２mm　奥行き　３４mm

重量　２４５g　

＊　ギヤー付き　

　　赤色　＋　　黄色　－　　１　出力

　　青色　＋　　橙色　－　　２　出力


ステッピングコイル図面
stmthsn

出力は2回路です
 -----------------

３色LEDを１個を出力

角LED橙色１個と５ｍｍ赤ＬＥＤ１個を並列出力　

-----------------------

製作中の模様

Dstsetcp














ペットボトルとモーターの取り付け
キャプを利用（ファンを随時に取り替える
事が出来る）

Dstcapモーター取り付け台

ペットボトルでファンを作る
Dstfanset

ライト点灯の様子の準備中



------------------------------

風車発電機で起電力が高いステッピングモーター高輝度LED点灯

現在起動中の１９号機
ステッピングモーターの起電力の高いのを部品箱から
見つけて風車発電機を作りました、モーターの軸を指
で軽く回転させただけで２.５vレンジでテスターが大き
く針がふてた。

電子部品箱のステッピングモーター利用
--------------------------------------
bsstmota73

bsstmota75



ステッピングモーター出力

配線色
----------------------------------------

黄色　橙色　茶色　３つ結線　プラス極

黒色　　　　　　　　　　　マイナス極

----------------------------------------

------------
ラベル記載事項
-----------
QH４ー４４７３

SMB４０ー４８７０ーA

　　２７V

　　６.４Ω

　　FDK

　３６１T

--------------

ペットボトルファン裏
bssfanu74

ペットボトルファン表
bsfano76

収納ケース作成
bsstmota77

現在製作途中
-------------

風力発電機を作る２出力でLEDを広範囲に高輝度点灯

現在動作中の風車１２号機

ステッピングモーターを取り付け台の裏から見る
2dstmt31

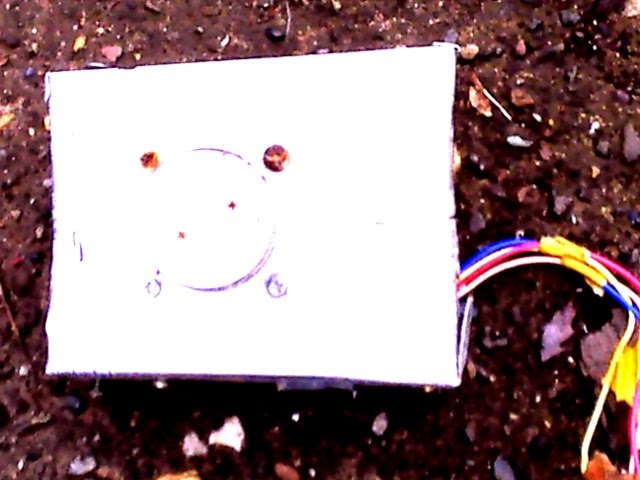

ステッピングモーターを取り付け台の表から見る
2dstmt32











このステッピングモーターは２出力取れてLEDを点灯する
のに十分でギヤー付きでこれにペットボトルのキャプに３
mmのネジ取り付けギャーにタップでねじ切りしてキャプが
固定化できます。

直径　３１.３mm　厚み　７mm---------------------------

配線

　ステッピングモーター（秋月電子　で購入）

--仕様書-----------------

17PMーk044ーAKZ赤色　＋

相数　　　　２

コイル抵抗　　５.６Ω　/相　

コイルインダクタンス　/相　７.５mH

定格電流　０.９A　/相

サイズ
　高さ　４２mm　横幅　４２mm　奥行き　３４mm

重量　２４５g　

＊　ギヤー付き

　　赤色　＋　　黄色　－　　１　出力

　　青色　＋　　橙色　－　　２　出力


stmthsn

-----------------------------



ギヤーの上にペットボトルのキャプ固定
2dstmt33



2dstmt35

ペットボトルキャプ拡大２本３mmネジで固定
2dstmt34



これにペットボトル１.５lの炭酸飲料水２本でファンを
作り取り付ける。

ペットボトルファン表
2dfano14

ペットボトルファン裏
2dfanu15

2dstmt36

風車ファンの回転してる動画　準備中




-------------------------------------

ペットボトル発電機１５号機を家電廃品モーターで作る

風車発電機でガーデンの野菜に赤色LEDの光を
照射する、中古モーターシャフトを指で回してテス
ターで電圧を計ると０.６～０.７v有ったので作って
見た。


モータにラベルが張ってある　記載内容
RF300PH-12330
DN03 62 23
0.7V 5.9 MADE IN C＊＊＊＊＊　見えない

akkese68

赤色のスプレー缶のキャプをケースとして利用

 -----------------
秋月電子　販売
販売コード　M-06428
LED1.5Vドライバモジュール
　CL０１１６
-------------------


飲料水ペットボトル３５０mlでファンを作成
akese70

スプレーのキャプにモーター取り付けてシャフトに
ピニオンギヤーが付いていたので工夫してペット
ボトルキャプを取り付けてファンをねじ込むとファ
ンが安定してゆうるまない.......!!　
akkese71

スプレーのキャプの後ろは発泡スチールで型を合わせ
塞いだ。
akkese72

風車ファンの動作している動画を製作中


----------------------

風車発電機７号機ステッピングモーターで作ってガーデン照明

現在動作中 の７号機


ステッピングモーター回転中

ペットボトルにステッピングモーター装着に取り付けて
昇圧回路も中に入れました。

正面
fan2mot33

 横
fan2mot32

ステッピングモーターにピィニオンギヤーが付いて
いたのでペットボトルでファンを作るのでピィニオン
ギヤーに木の枝を切り、取り付けましたキャプを締
めるとペットボトルのファンが固定される用に作り
ました。


ステッピングモーター　１
fan2mot34

 ステッピングモーター　２
昇圧回路ﾌﾟﾘﾝﾄ基板
fan2mot35

ステッピングモーターから出てる配線色

黒色、黄色、茶色はマイナス極

赤色、橙色はプラス極

これを昇圧回路の入力に

motohaisen

ステッピングモーターに記載して有った
-----------------------------

NMB PW42S-DNBNE64

LOT NO_TAB8713D

MINABE

A ELECTRONICS CO.LTD

MADE IN THAILAND

-----------------------------

--昇圧回路部品-----自作------
コイル
100ﾏｲｸﾛF　×　２個
抵抗
１kΩ ８/１w  　　 　１個　
トランジスタ
2sc2500
---------------------------
2sckairo

昇圧回路白色LED出力を自動車ライトのフィラメント
を取り出しLEDの砲弾型3mmを入れました（後ろのガ
ラスを割てグーグルガンで接着）
fan2mot37

点灯中の様子を準備中

----------------------------------------
